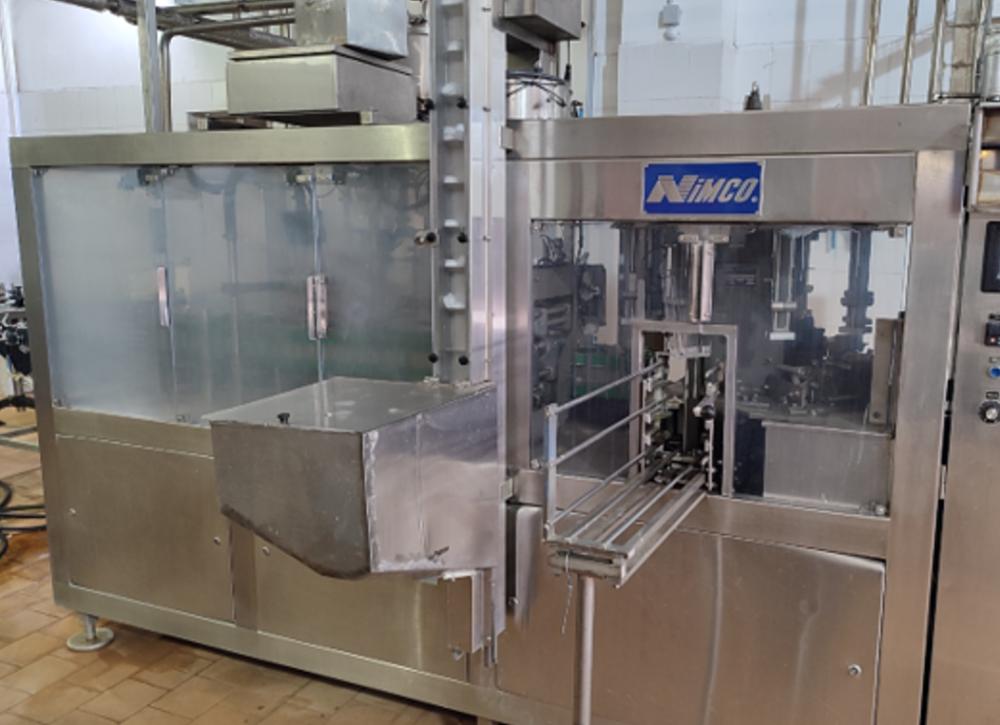

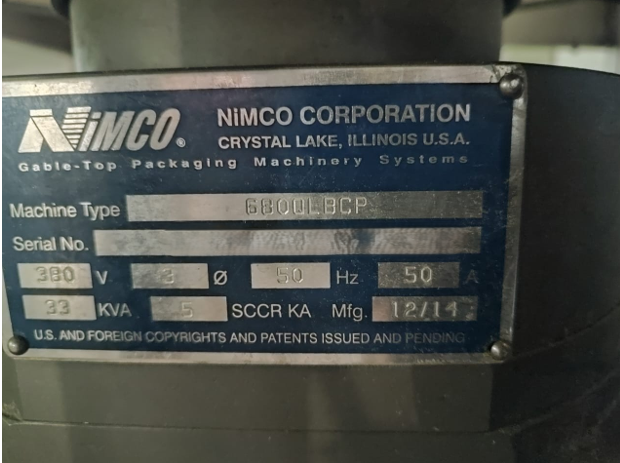

Расфасовочно-упаковочная машина, модель 680 QLCPUC, компании NIMCO – однорядная машина для розлива. Осуществляет автоматическое формирование, наполнение и герметизацию картонных пакетов с двухскатным верхом типа «Pure-Pak» или «Tetra Rex», а также вклеивание пластмассовых пробок-дозаторов в верх пакета.
Величина дозы: 250 – 500 – 1000 мл
Продукт: молоко, сметана, молочные продукты
Производительность:
- до 50 пакетов в мин. (или 3000 пакетов в час) – при дозе 250-500-1000 мл
Производительность оборудования этой серии одинакова на всех объёмах дозирования и зависит от свойств упаковки и продукта.
Технические параметры:
- Напряжение, В: 380, 3 фазы
- Частота, Гц: 50/60
- Средняя потребляемая мощность, КВт: 16,7
- Пиковая мощность, КВт: 28,5
- Давление сжатого воздуха, бар: 6,5
- Расход сжатого воздуха, л/мин: 560
- Температура охлаждающей воды, С: не выше +10С
- Расход охлаждающей воды, л/мин: 7,6
- Вес оборудования в упаковке, кг: 3 180
Технические характеристики оборудования розлива
- Поперечное сечение высечки из картона – 70 мм
- Механический привод
- Рама и внешние панели: исполнение из нержавеющей стали
- Защитное ограждение с акриловыми дверцами
- Электровыключатели блокировки дверей
- Централизованная трубопроводная система смазки
- Конвейер (нержавеющая сталь) на пластиковых направляющих
- Датчик наличия пакета (нет пакета – нет наполнения)
- Резервуар для продукта – емкость 26 л (нержавеющая сталь)
- Механический контроль уровня резервуара
- Электронные дозаторы Emsik жидких продуктов с вложениями
- Стандартная насадка - рассекатель
- Регулятор точности дозирования (шкала микро наполнения)
- Индексация электронагревателя дна
- Индексация электронагревателя верха
- Система водяного охлаждения шпинделей и заварочных зажимов
- Двойные губки для заварки верха пакета
- Датирующее устройство
- Вариатор скорости
- Противопенный мотор
- Вакуумный насос
- Энергоснабжение 380В 3 фазы 50/60 Гц
- Набор монтажных инструментов
- Инструкция по эксплуатации
Состав оборудования аппликатора колпачков
- Автоматическая система вставки колпачков
- Загрузочная воронка, питатель, ориентатор колпачков
- Сверхзвуковой элемент запаивания колпачков

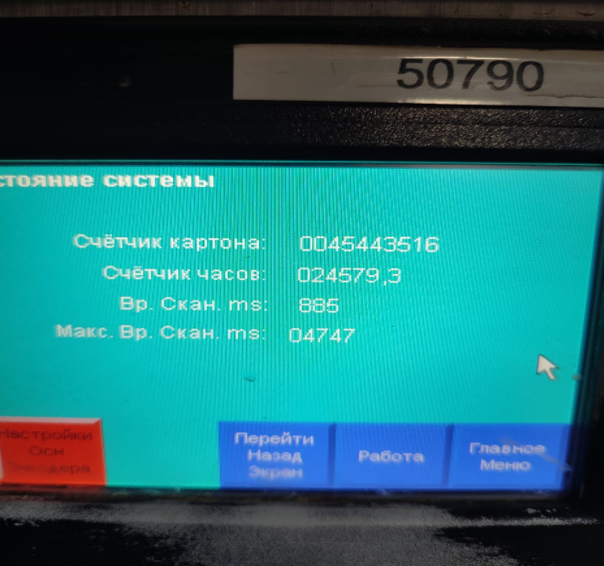

- Система управления PLC
2
Цепной пластинчатый транспортер единичной упаковки – 5 м
3 Термоусадочный упаковочный автомат «ТФ 3-ТУРБОПАК-04-0»
предназначенный для образования, в автоматическом режиме, транспортной упаковки пакетов с молоком в термоусадочной пленке, в группе из 4х единичных упаковок (2х2).
- Габаритные размеры машины:
Ширина– 2810 мм;
Длина– 3940 мм;
Высота от пола до рабочей поверхности стола машины (транспортеров) - 900 мм (±50 мм). Стыковка по высоте рабочей поверхности линии и конвейера фасовочной машины осуществляется Заказчиком.
Примечание: Фактические габаритные размеры могут отличаться (± 200мм.) от размеров, приведенных на схеме.
- Транспортеры линии имеют плавную регулировку скорости.
- Транспортер термоусадочного модуля
- Тип транспортного полотна
- Транспортер подающий – пластинчатый (пластик)
- Транспортер термоусадочного модуля – металлический (спец. Вязки).
- Автоматическая подмотка верхнего и нижнего рулона пленки.
- Ширина пленки, max – 700 мм.
- Толщина пленки, max – 100 мкм.
- Диаметр рулона с пленкой, max – 300 мм.
- Кинематическая производительность при формировании блоков по 6 пакетов (2 х 3) регулируется автоматически, в зависимости от скорости подачи пакетов в машину в диапазоне от 0 до 9 блоков в минуту. (3240 пак/час)
- Плёнка термоусадочная ГОСТ 25951-83
- Напряжение сети 380 В, 50 Гц,л 3 фазы.
- Рабочее давление в пневмосистеме не менее 6 кгс/см.
- В процессе упаковки не допускается изменение формы пакета и нарушение его герметичности.
- Пульт управления расположен с правой стороны стойки.
- Наличие блокировки от попадания постороннего предмета под нож.
- Диапазон температурных режимов +100…250 °С. Заданная температура в термоусадочной камере поддерживается автоматически.
3 Отводящий цепной транспортер (пластик) – 5 м.
