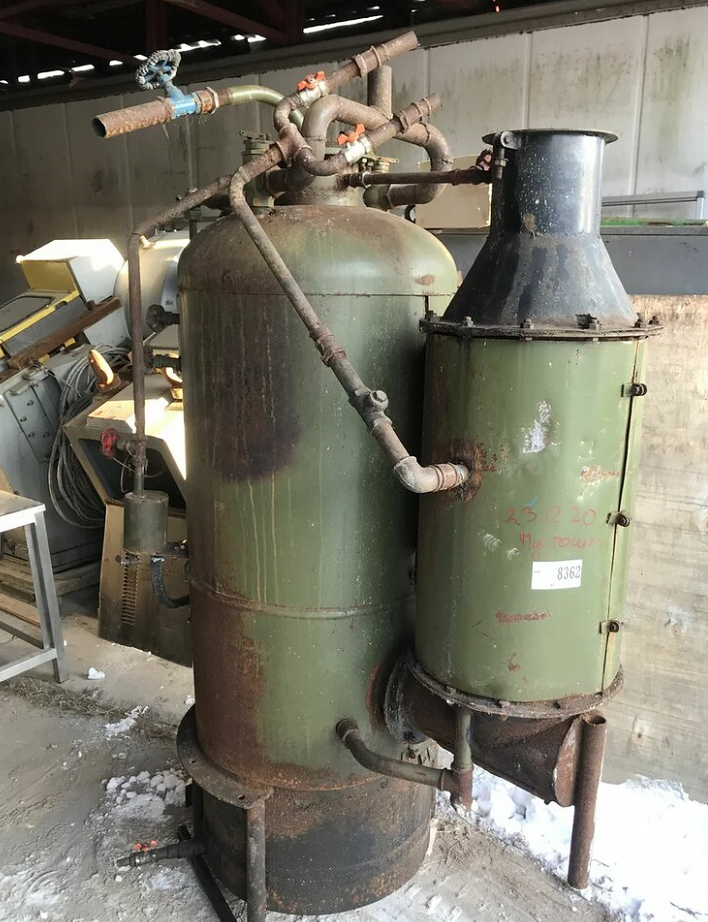

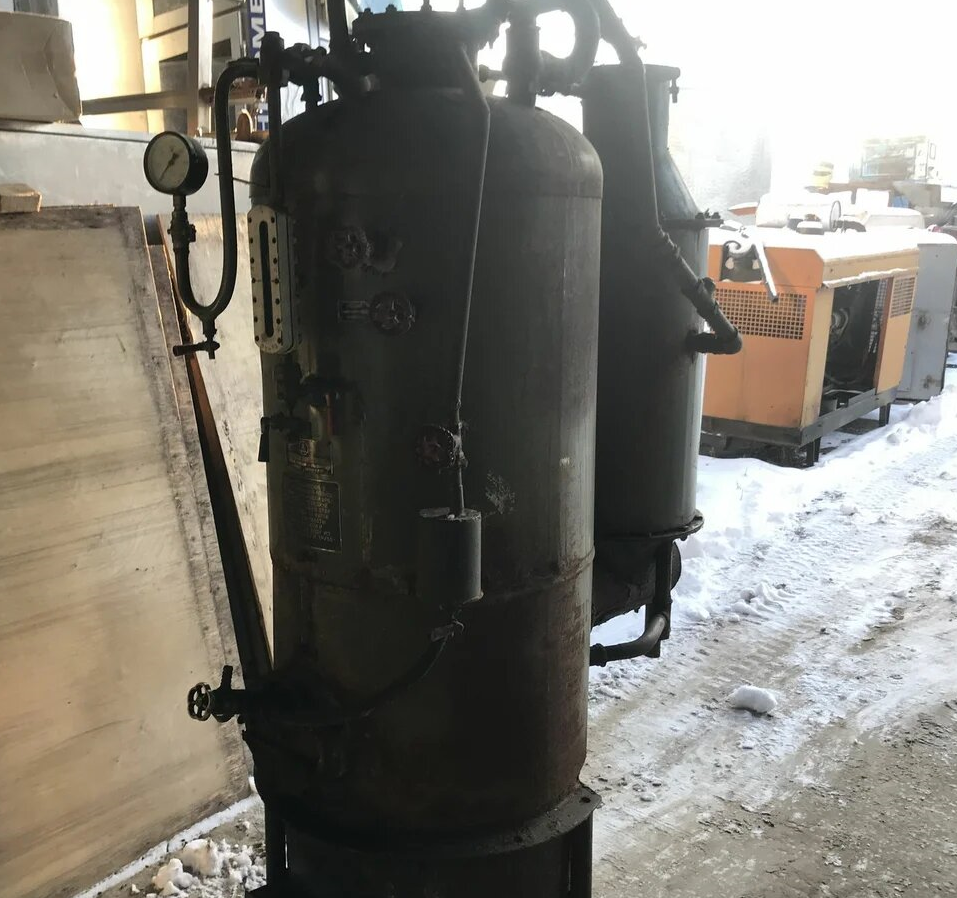

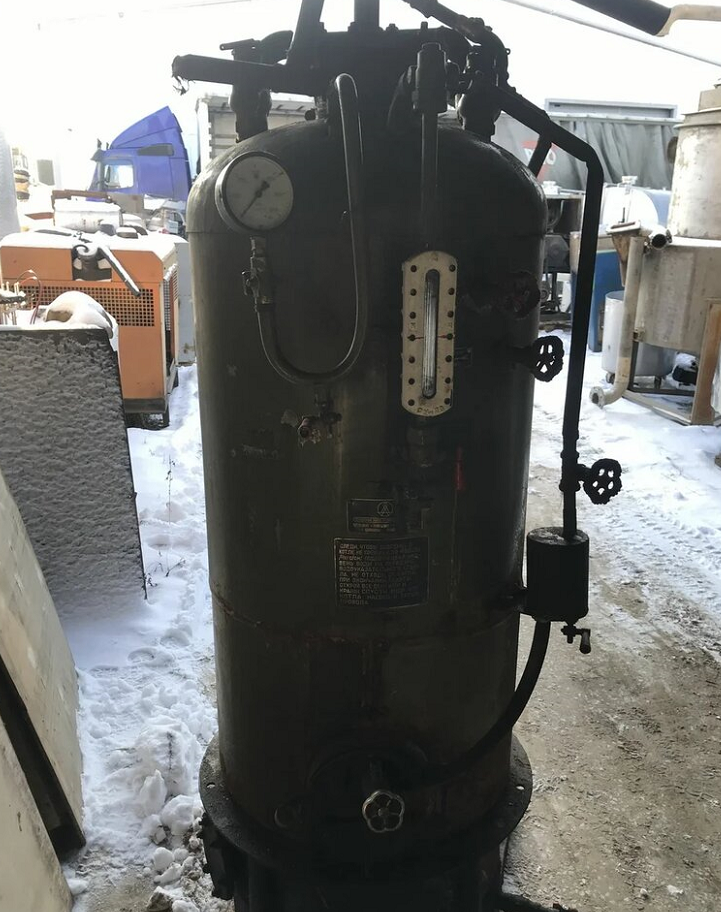

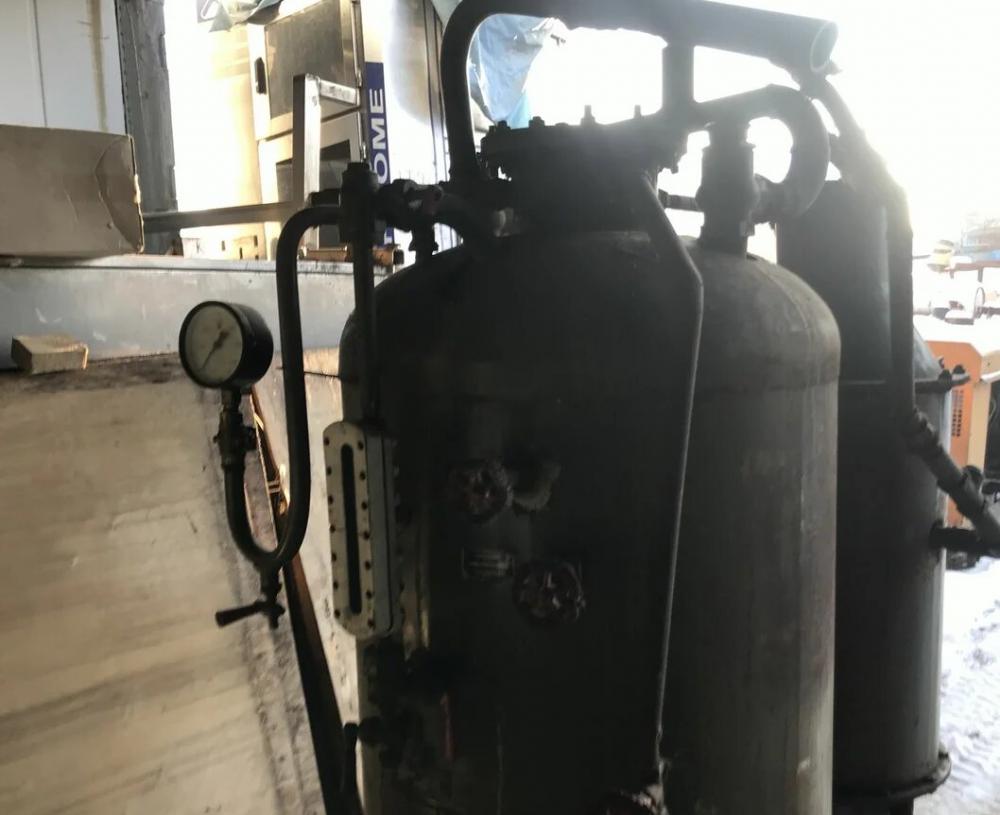

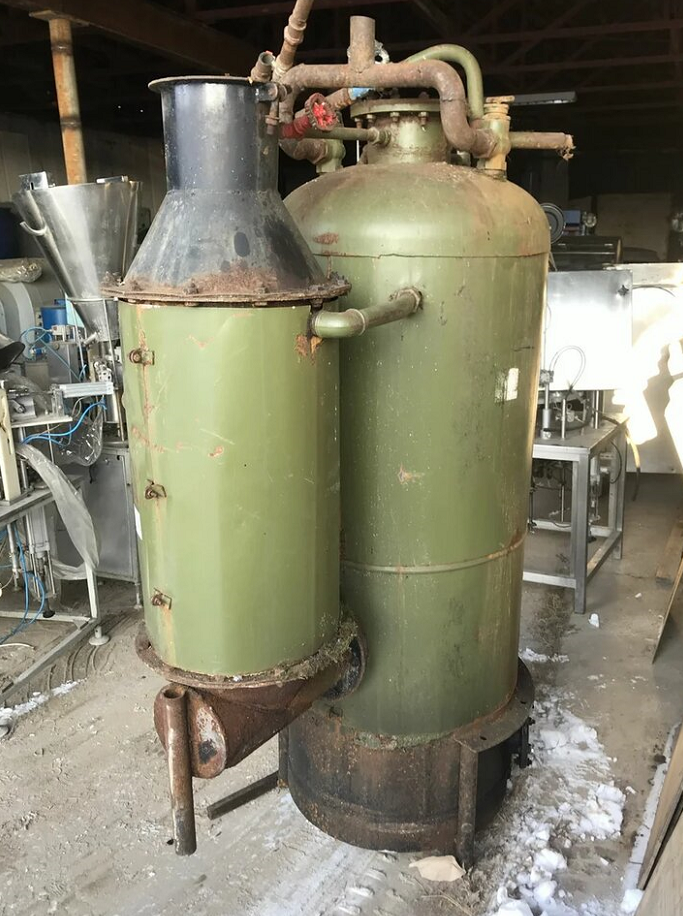

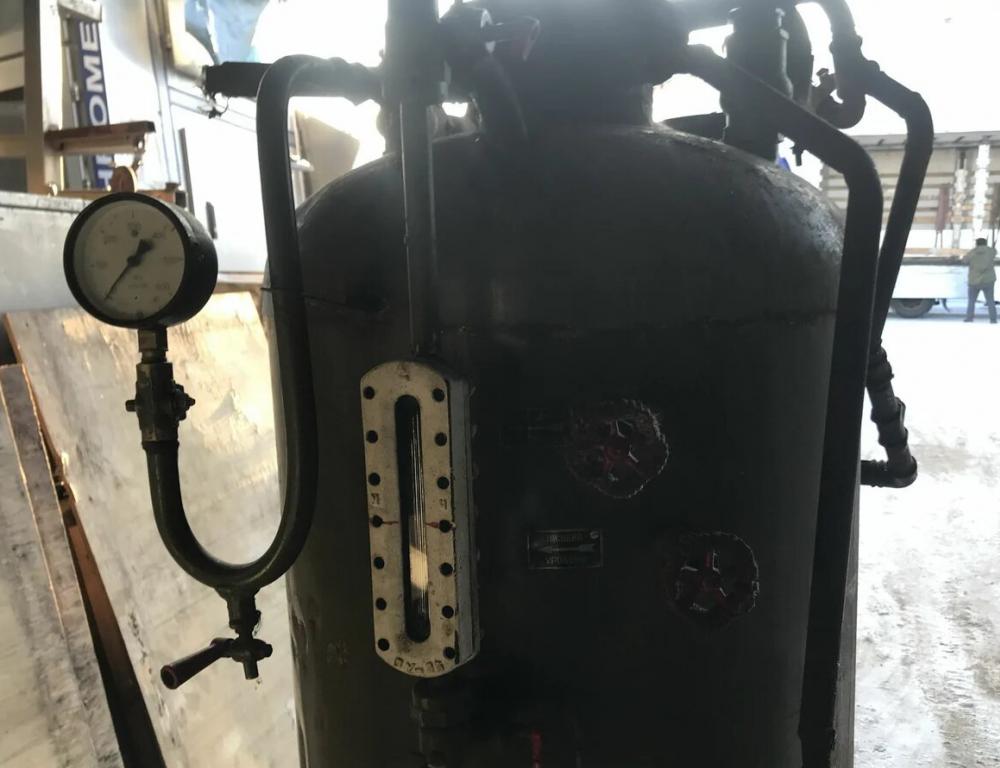

Комбинированный паровой котел РИ-5М используется в составе военных установок, монтируемых на шасси автомобилей и автомобильных прицепов (ДДА-66; ДДА-3; ДА-6; ДА-10; СДП-3; ДДП-2; ДДП-3; РПУ-01; РПУ-02) для получения сухого насыщенного пара высокого давления для различного назначения в полевых условиях (помывка людей, дезинфекция обмундирования, стерилизации, получения дистиллированной и кипячёной воды в полевых условиях и пр.)
1. Паровой котел комбинированного типа РИ-5М предназначен для получения пара давлением 4 кгс/см2 и температурой сухого насыщенного пара – 1510С.
2. Паровой котел рассчитан на отопление маловязким жидким топливом (дизельное топливо, соляровое масло). При необходимости может работать и на твердом топливе (дрова, торфяные и угольные брикеты и т.д.)
3. Характеристики котла РИ-5М:
Рабочее давление пара, кгс/см2 | . . . . . . . | 4 |
Паропроизводительность, кг/час | ||
при отоплении жидким топливом | . . . . . . . | 200 |
при отоплении дровами | . . . . . . . | 130 |
Площадь колосниковой решетки, м2 | . . . . . . . | 0,216 |
Расход дизельного топлива, кг/час | . . . . . . . | 23,5 |
Расход дров средней влажности, м3/час | . . . . . . . | 0,15 |
Срок разогрева котла, мин | . . . . . . . | 30 – 40 |
Размеры котла | ||
высота, мм | . . . . . . . | 1760 ± 30 |
ширина, мм | . . . . . . . | 875 ± 30 |
длина (с форсункой), мм | . . . . . . . | 1340 ± 30 |
Вес котла без воды, кг | . . . . . . . | 530 |
