Производитель: Тетрапак
Тип: Therm Aseptic Drinck SA 11000
Производительность: 5720-11400 литров в час при 12 Brix
Серийный номер: 103366401-25
Год изготовления: 2004
Мощность: 22,5 кВт
Размеры (ДхШхВ): + 8,55х2,70х2,75 м
Вес: +2000 кг

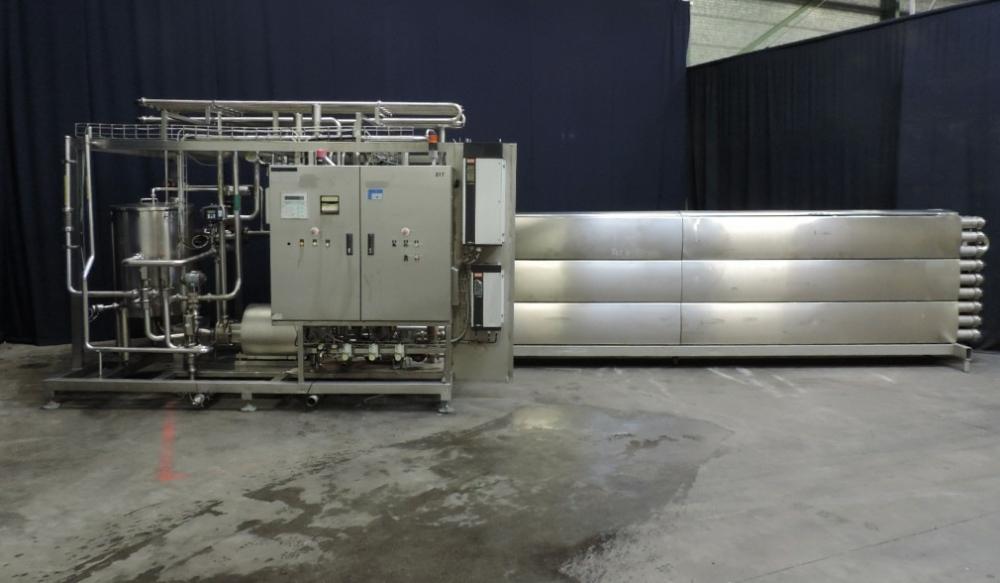

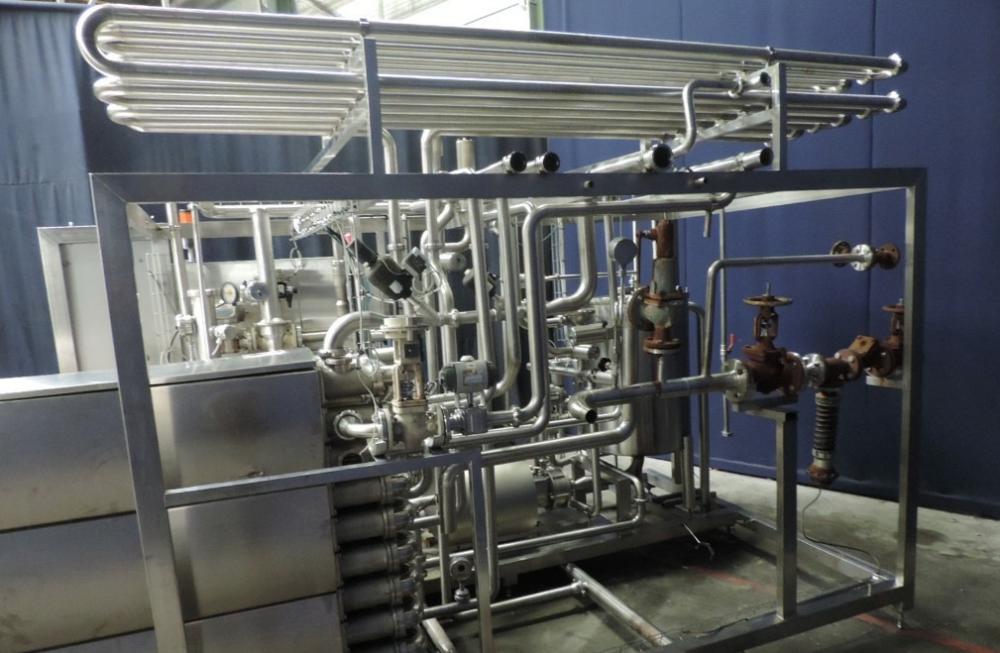

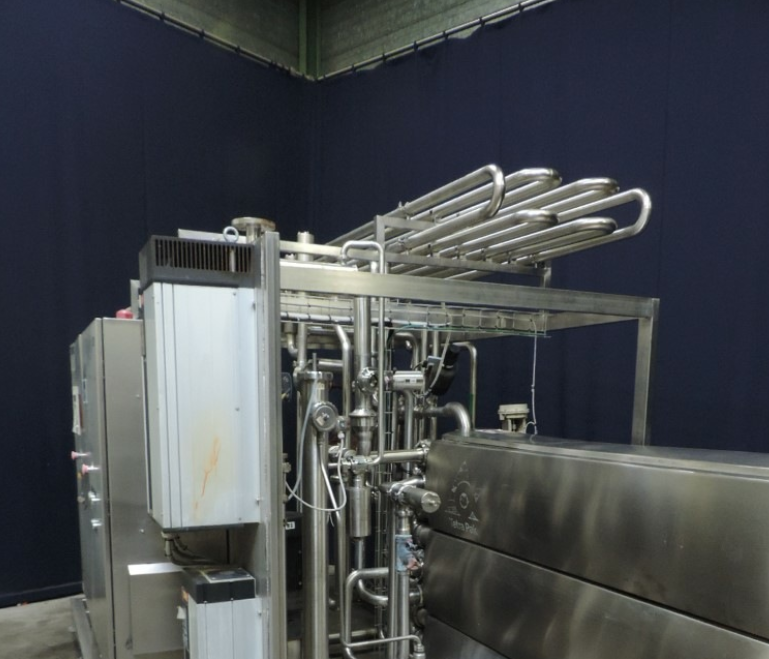

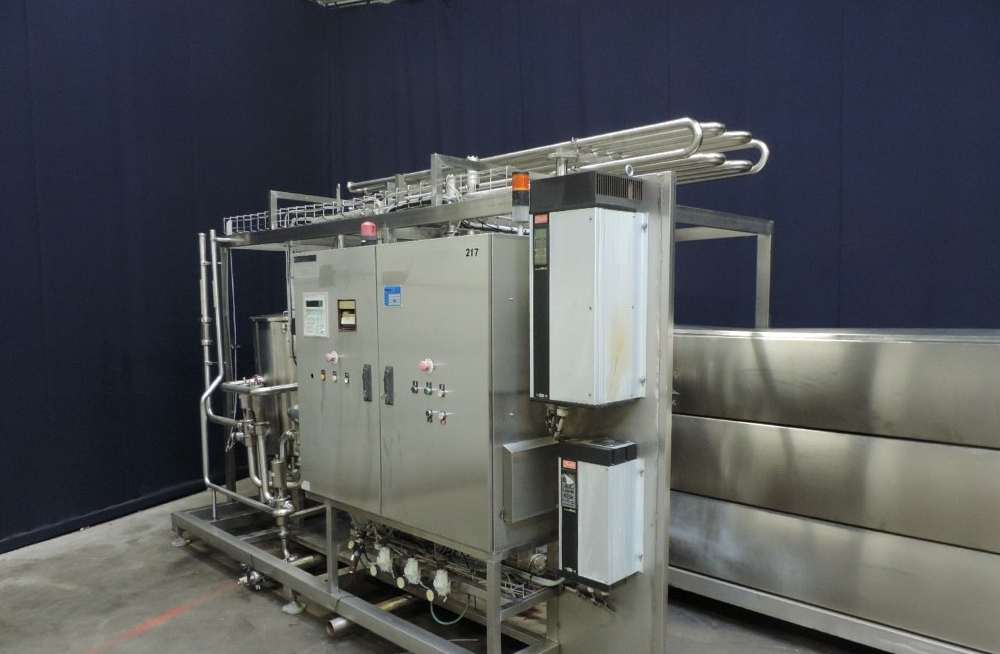

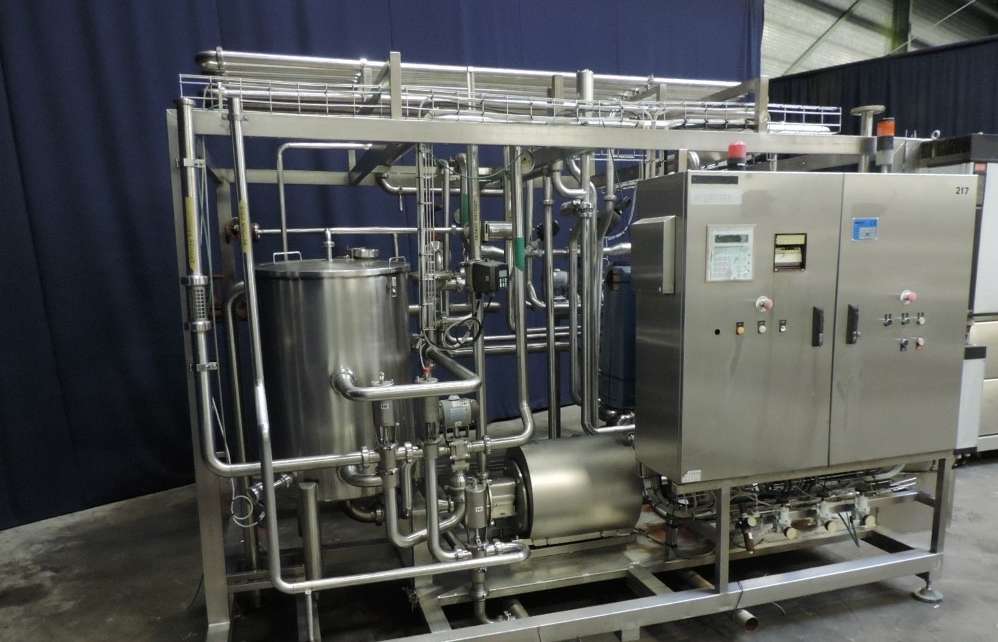

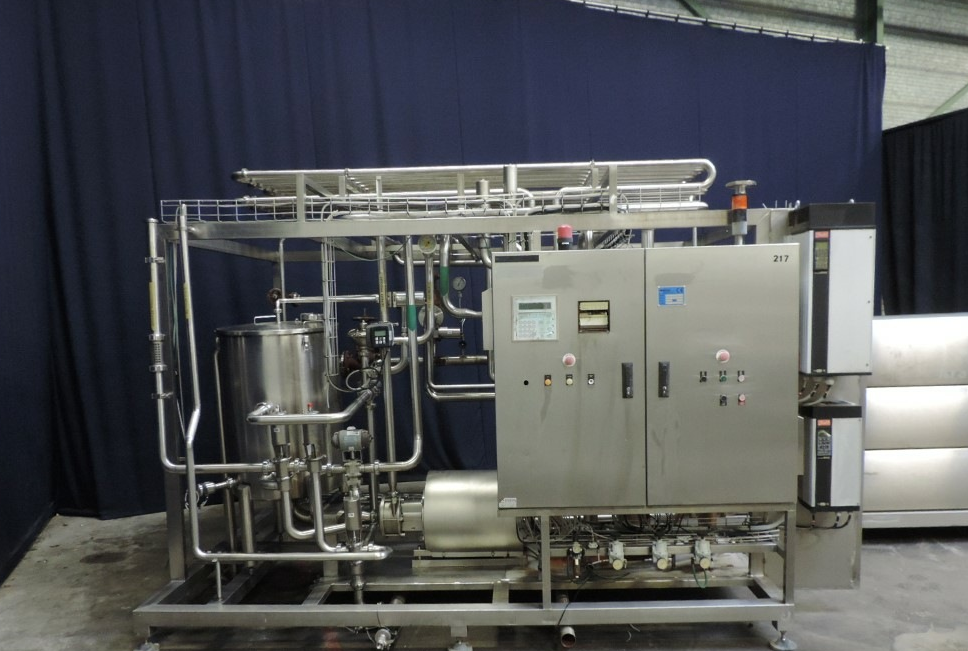

Трубчатая пастеризационная установка установлена на раме для сока или других жидких

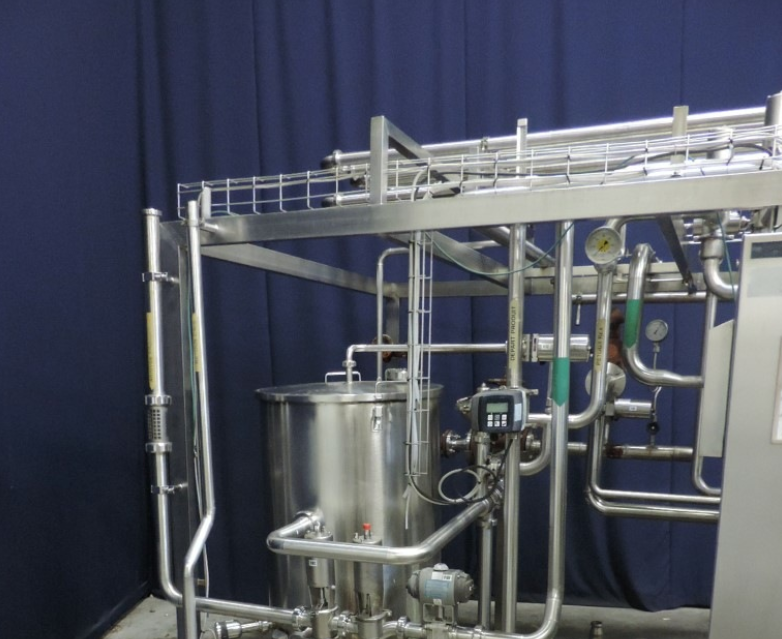

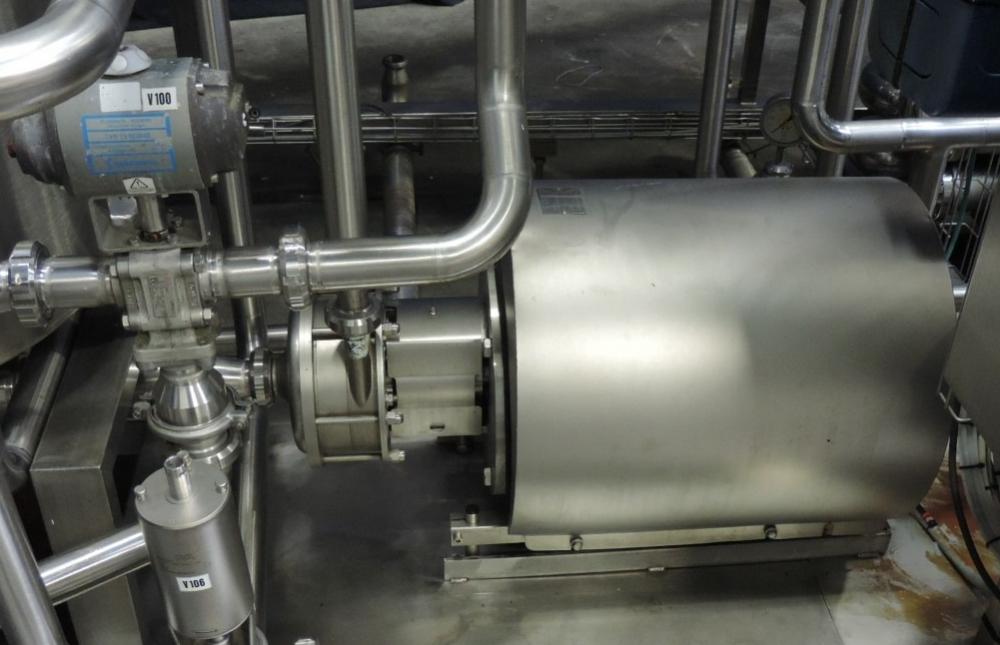

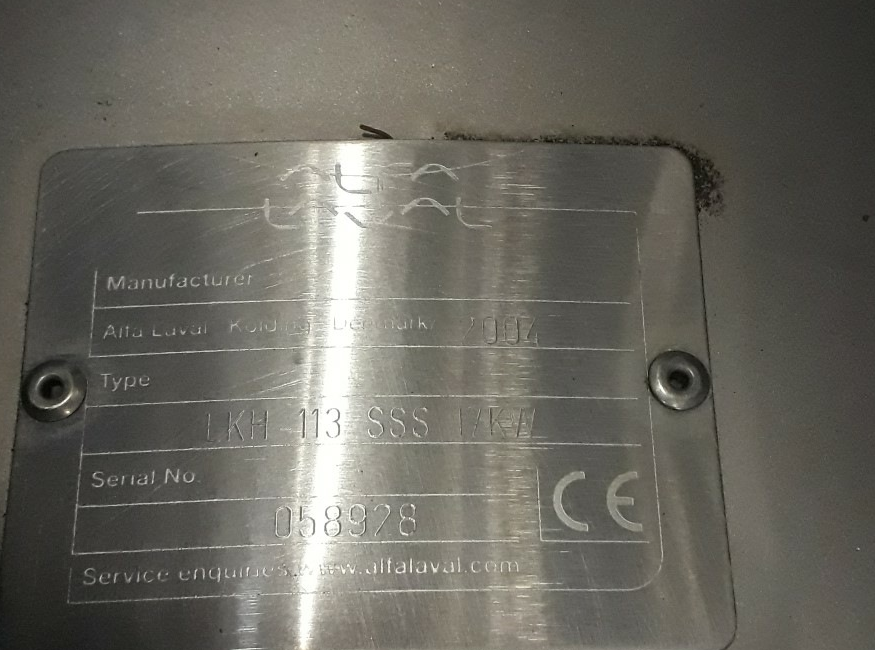

продуктов питания. Рама с закрытым уравнительным танком, насос для продукта: Альфа

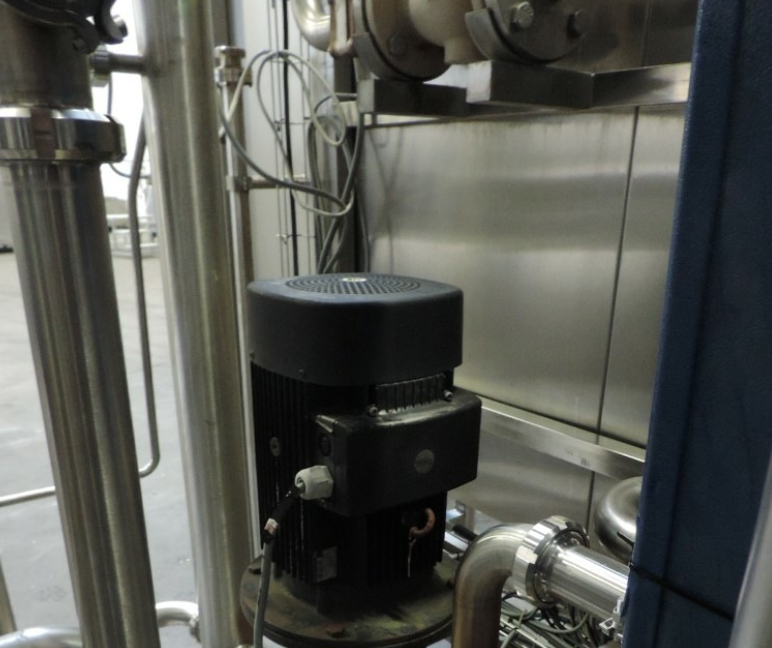

Лаваль (LKH- 113-SSS, многоуровневая до 13 бар). Циркуляционный насос для горячей

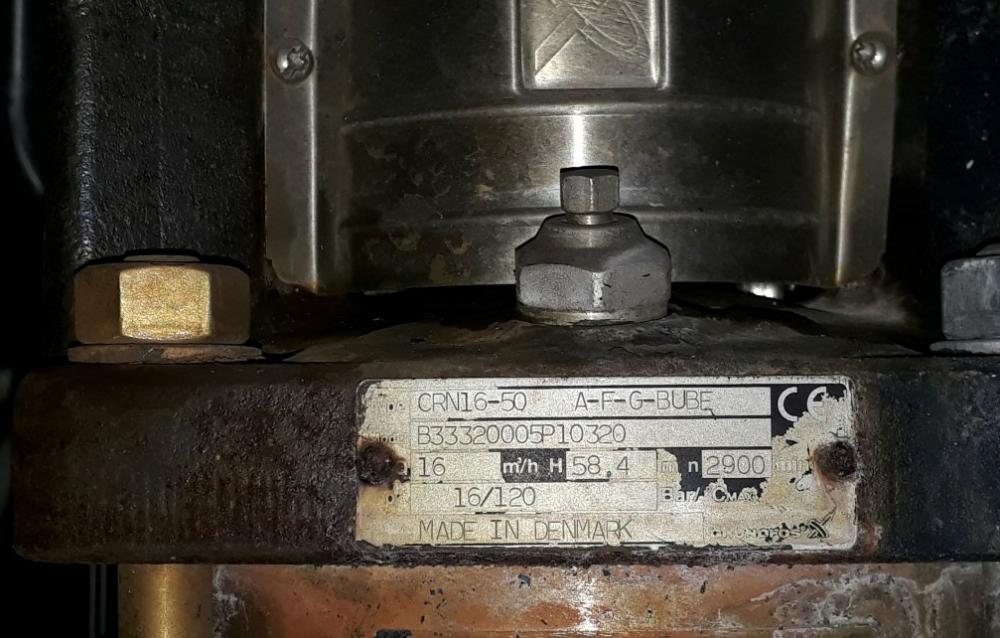

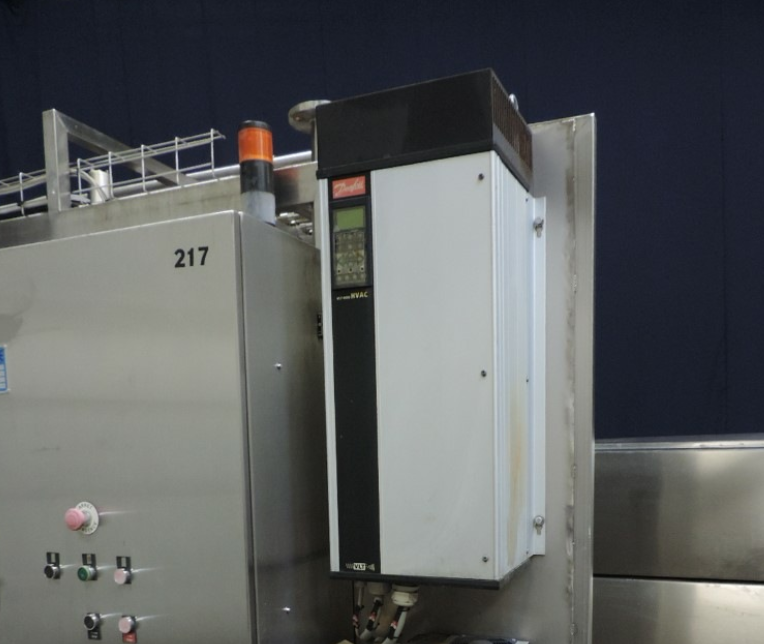

воды, Grundfos (CRN16-50) с 2 частотными преобразователями Danfoss для обоих
насосов, всех трубопроводов, регулирующих клапанов для продукта, пара и

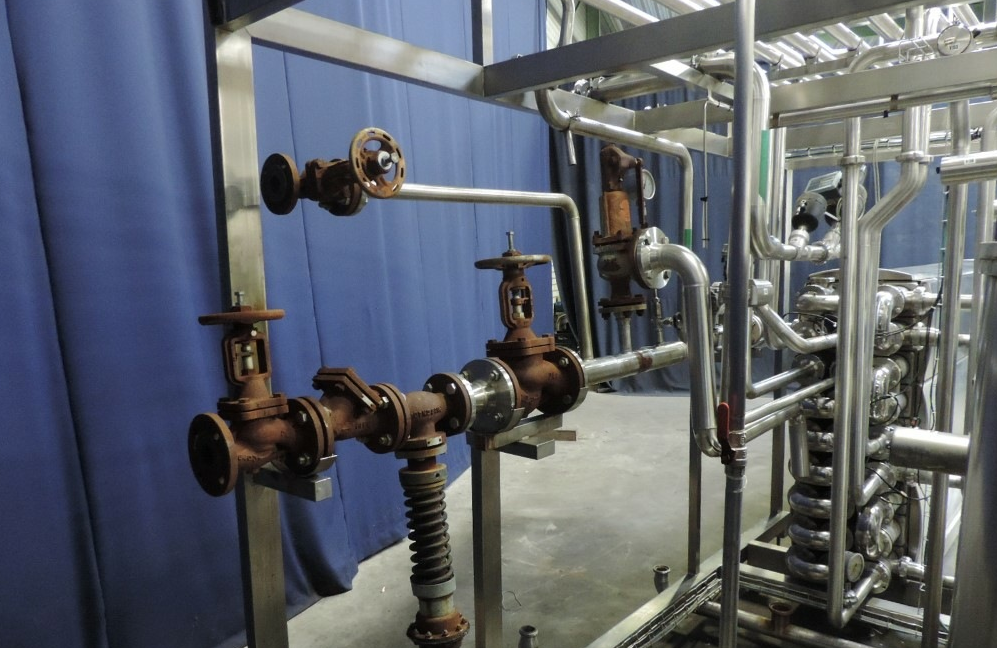

охлаждающей воды, паропровода с предохранительным клапаном, манометром и

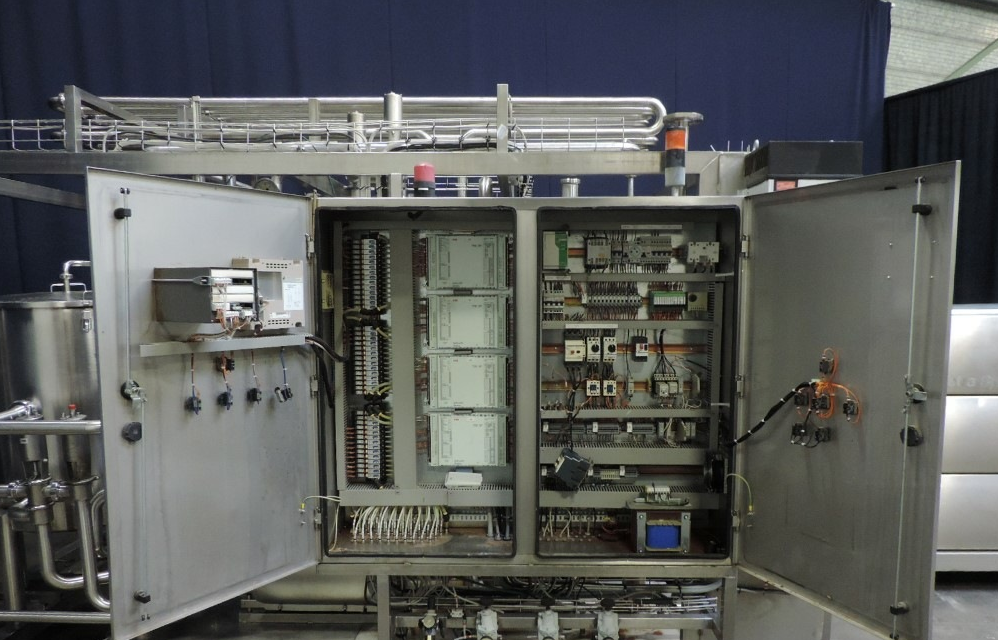

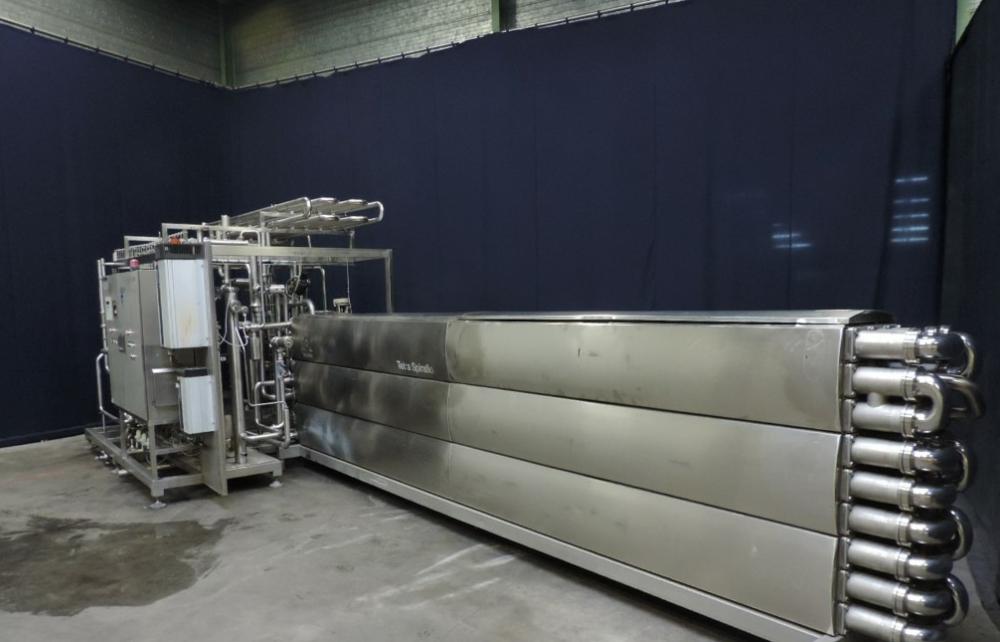

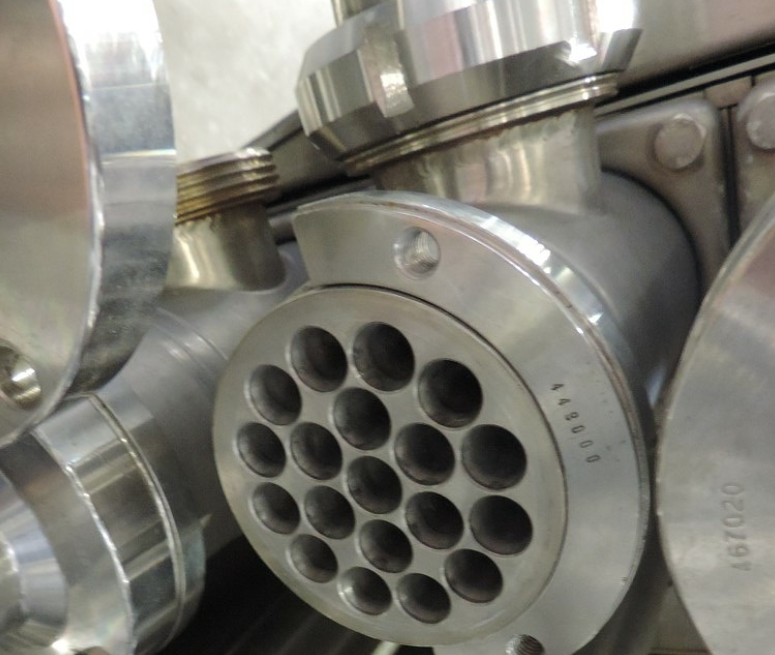

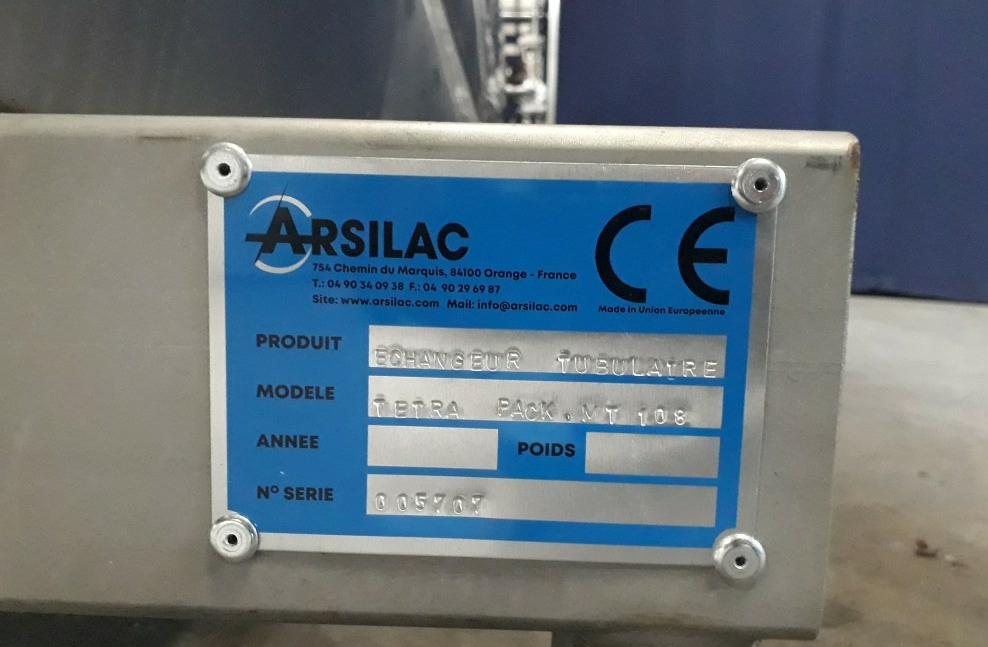

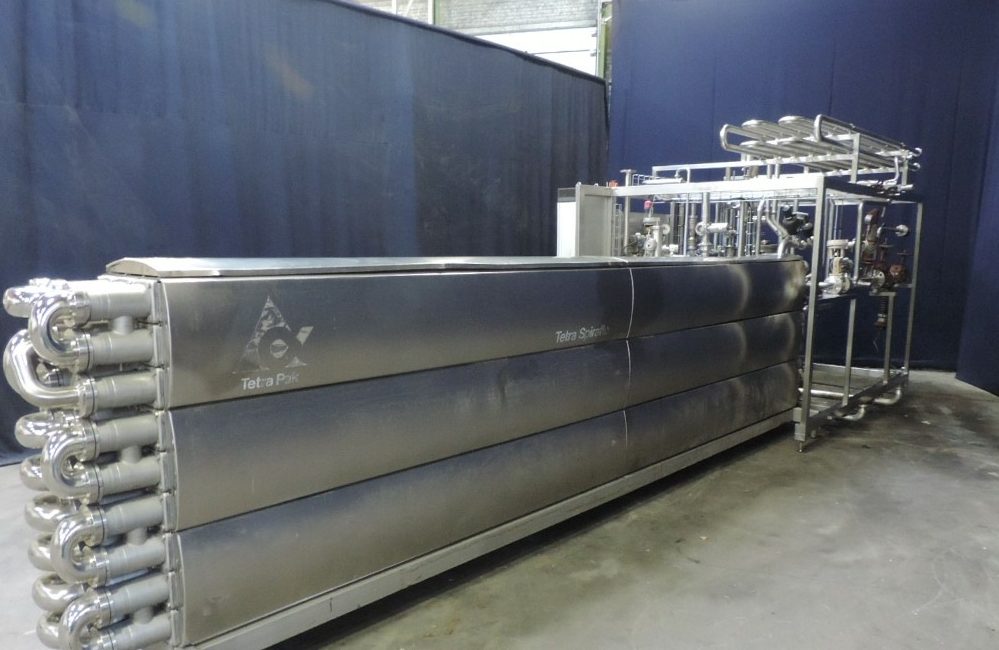

редуктором давления. Выдержка и панель управления с контролем Satt. Трубчатый

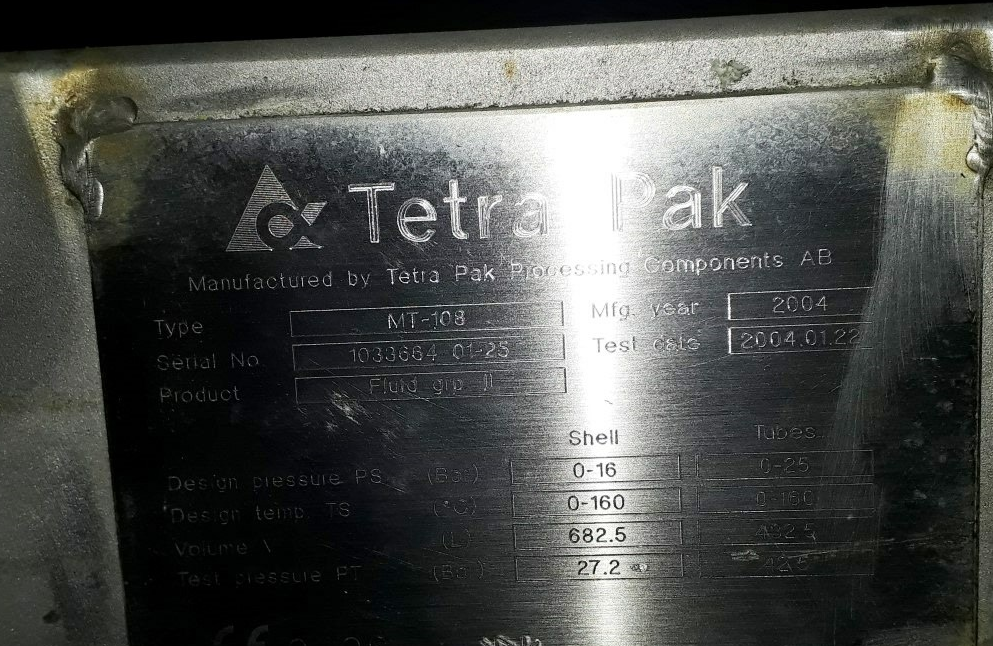

теплообменник расположен на отдельно стоящей раме с 25 трубками. Модель: Tetra
Spiraflo, тип: MT-108 / 19x16c-6-2, оболочка 108 мм, 19 шлангов длиной 16 мм, длина 6,0
м, давление продукта до 25 бар, объем системы теплообменника 432,5 л.

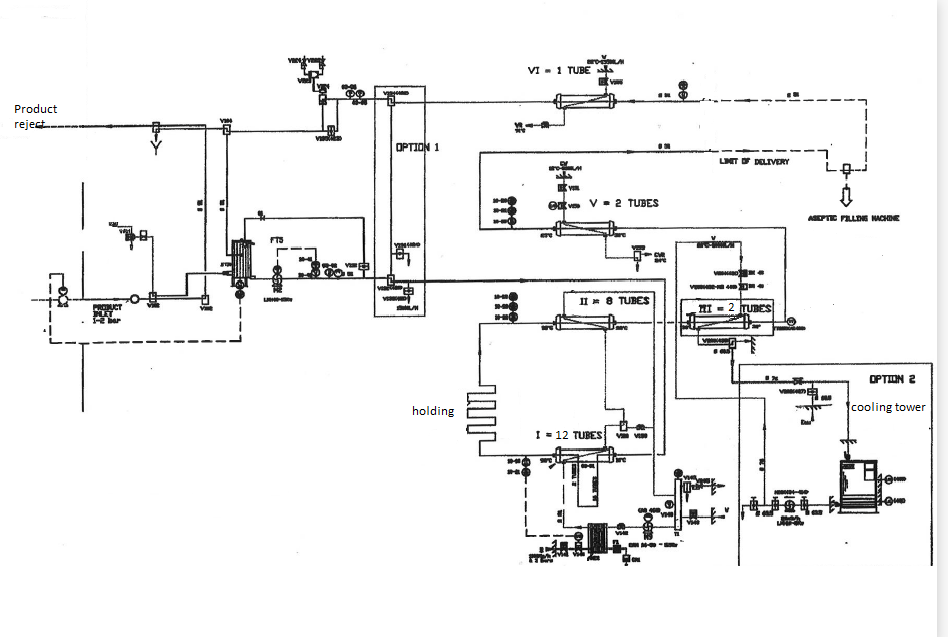

5 секций:
1) нагревание от 10 до 98 ° С через 12 трубок;
2) регенерационное охлаждение примерно до 35 ° C через 8 трубок;
3) Секция охлаждения 35 -> ± 25 ° C 3 трубки; 4) Секция охлаждения ледяной водой 25 °
C (до разливочной машины);
5) возврат кулера горячей воды 110 -> 95 ° С с подачей сырья, только во время
стерилизации машины перед производством. Возможно более высокое значение Brix, чем
12, но это приводит к снижению производительности.
