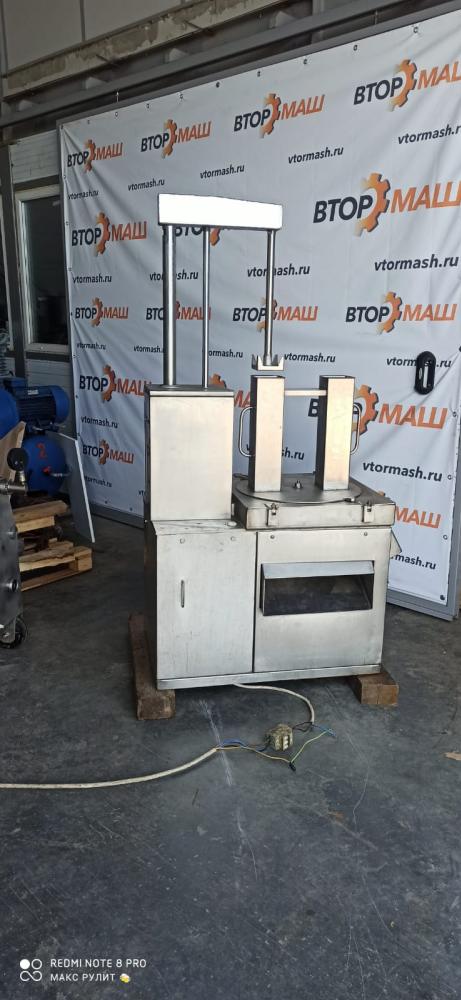

РЕЗЕРВ Вертикальная шпигорезка ДВАК ШПИГ-01 кубик 6х6х6мм

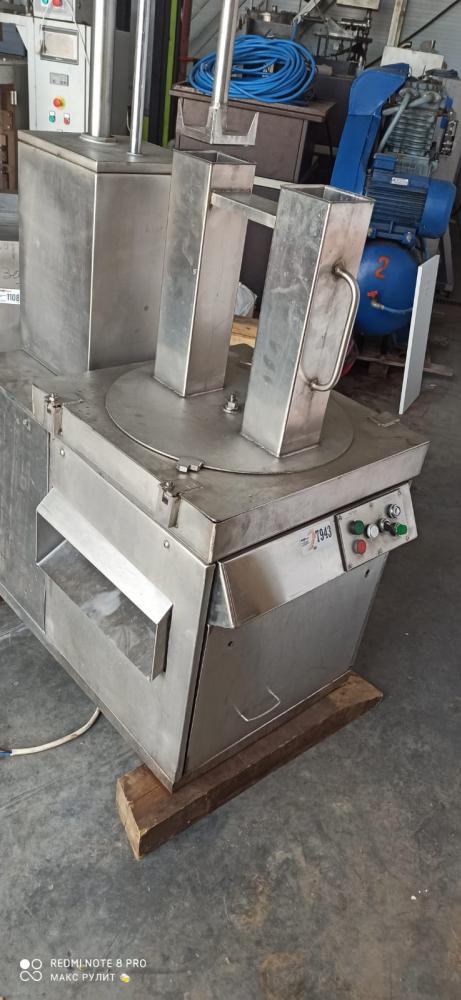

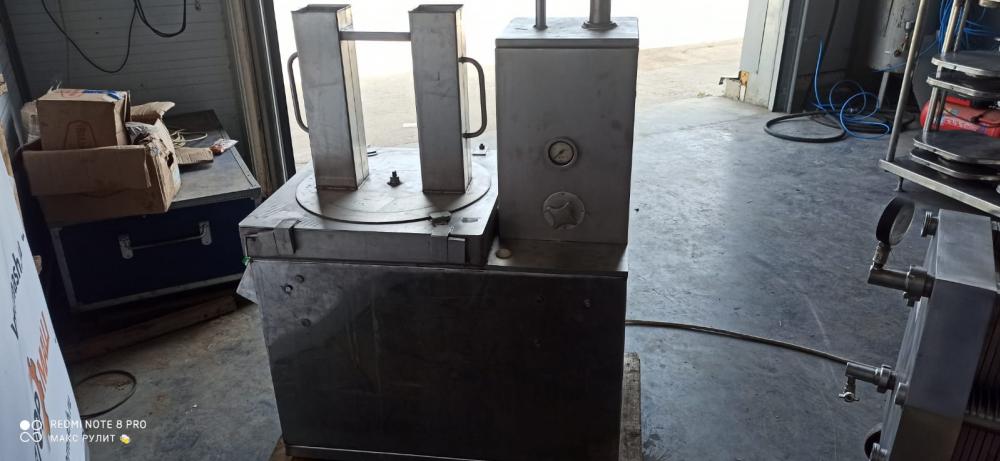

Для загрузки и подачи продукта служат два короба,соединенные снизу и сверху и установленные на оси.
Короба поочередно вручную устанавливают в позицию подачи и загрузки.
Загрузку производят пластами шпика вручную.
Имеет механический привод режущего механизма и гидравлический – подающего. Она состоит из чугунной литой станины, собранной из двух частей: нижней и верхней.

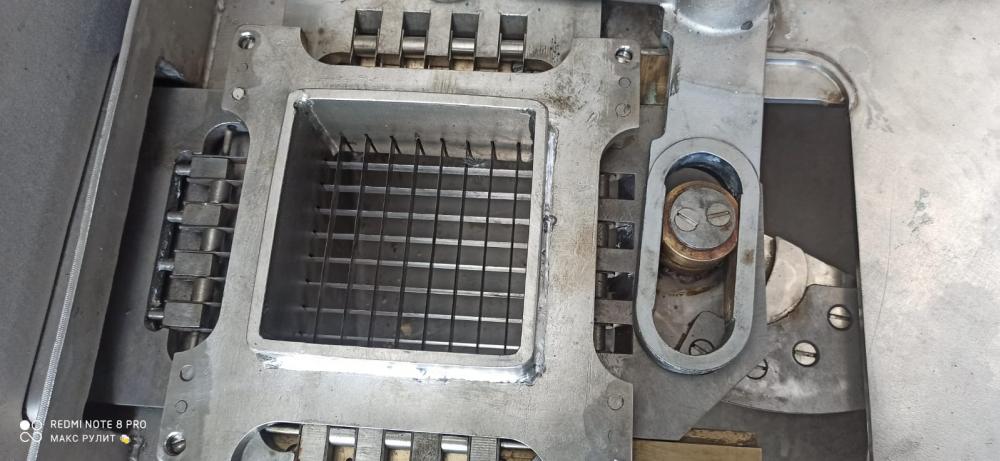

В нижней части расположен приводной механизм, в верхней – подающий.Режущий механизм имеет две ножевые рамки.
Верхняя рамка приводится в движение от эксцентрикового пальца , а нижняя – от углового рычага, установленного на круглом столе .
Отрезной серповидный нож 3 имеет внутреннюю режущую кромку.
Приводится в действие режущий механизм от электродвигателя , соединенного муфтой с валом и червяком червячной передачи.
Червячное колесо установлено на вертикальном валу ,на котором закреплены серповидный нож и эксцентриковый палец.
|
Производительность при резке кубиков размерами, кг/ч |
|
|
4*4*4 мм |
250 |
|
6*6*6 мм |
500 |
|
8*8*8 мм |
750 |
|
12*12*12 мм |
1000 |
|
Число загрузочных камер |
2 |
|
Размеры загруз. камеры, мм |
440*112*112 |
|
Вместимость загруз. камеры, дм3 |
5,5 |
|
Ход, мм |
|
|
ножевых рамок |
40 |
|
Штока |
517 |
|
Необходимая температура шпика, С |
-2..2 |
|
Подача продукта |
- принудительная, - посредством гидропривода |
|
Размерыры куска под. шпика, мм |
110*30*430 |
|
Установленная мощность, кВт |
4 |
|
Габаритные размеры, мм |
1080*735*1907 |
|
Масса, кг |
780 |
|
Рабочее давление в гидросистеме, МПа |
1,8 |
|
Температура загружаемого шпика, С |
2/+2 |
|
Скорость вращения, об/мин |
1500 |
Видео работы по ссылке: https://disk.yandex.ru/i/0phvItmad2gn-A
