Марка агрегата АКP-СТ-СSH7563-80Y-40P,
Марка воздушного фреонового конденсатора «SEST Lu-ve» NRD 260-2шт.
Марка (теплообменника) пленочного испарителя модель ИП-84П-Н-28-1-2

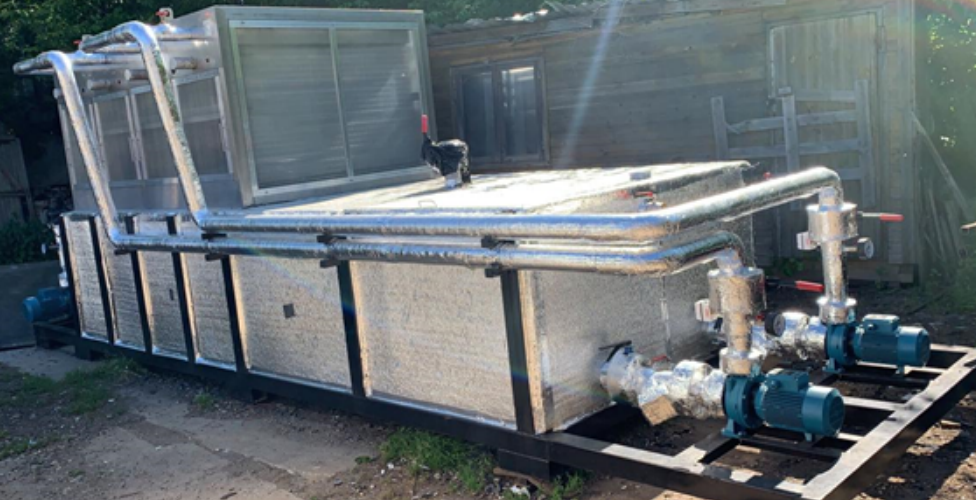

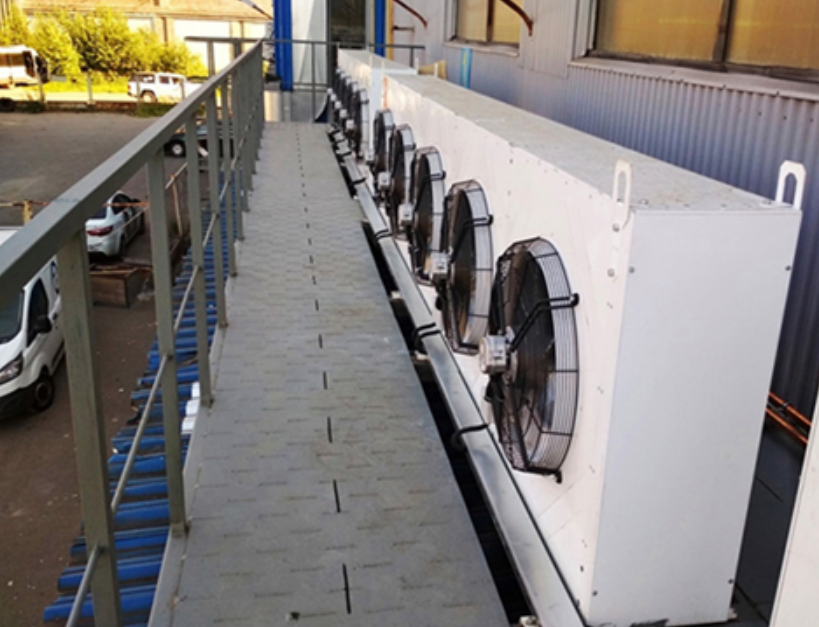

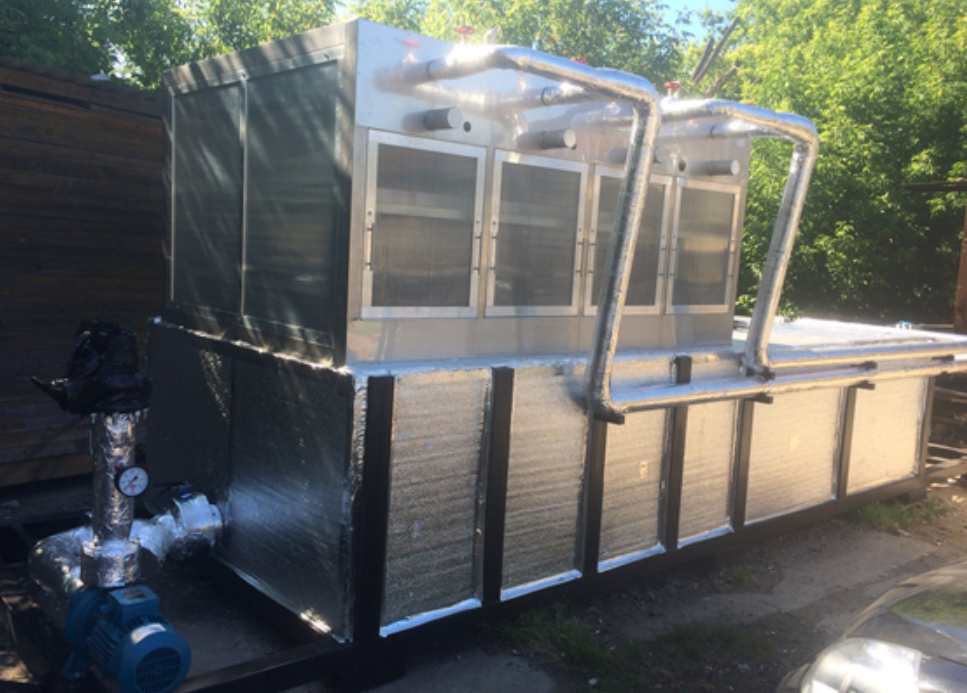

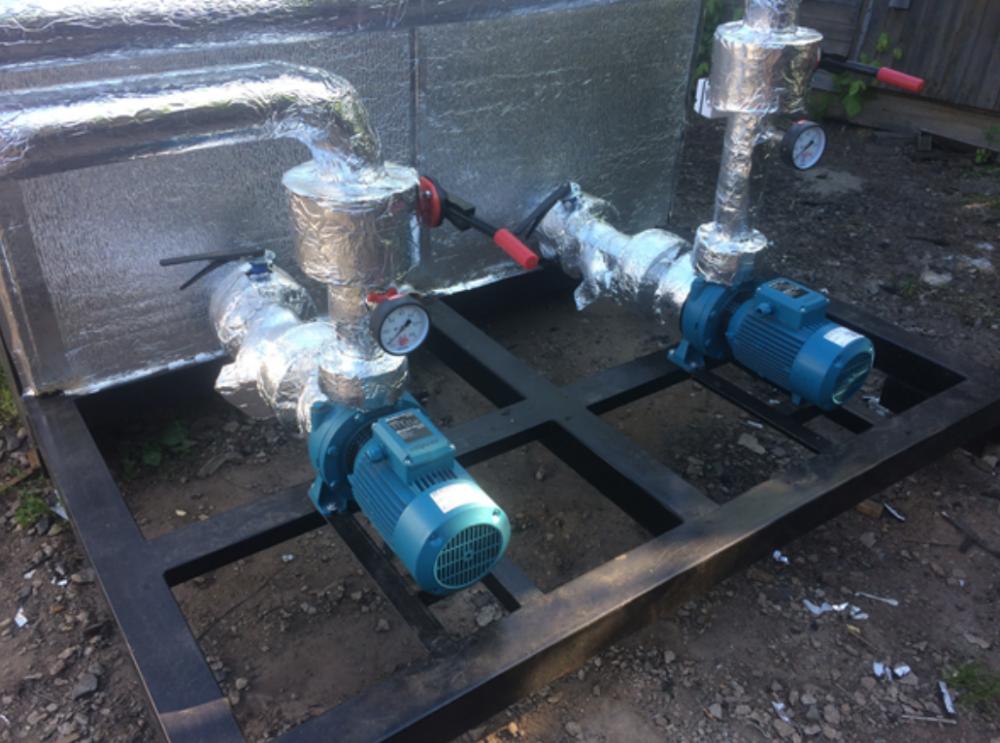

Установка охлаждения жидкости выполнена на базе двух современных бессальниковых полугерметичных винтовых компрессорах фирмы «BITZER» модель CSН7563-80Y-40P ЕСO (производство ЕС), и панельного фреонового испарителя серии ИП-84П-Н-28-1-2 (производства ЕАС), холодильной автоматики фирмы «Сarel», (производство ЕС) электрические щиты собираются из компонентов фирмы «АВВ» и «Chint electric». Для отвода тепла во время работы холодильной установки используются воздушные фреоновые конденсаторы фирмы «SEST LU-VE» серии NRD-260.
|
1. |
Тип хладоносителя |
|
Вода водопроводная без посторонних примесей |
||
|
2. |
Тип хладагента (фреон) |
|
R507а |
||
|
3. |
Расход хладоносителя внутренний контур (бак-пленочный испаритель) |
м3/ч |
2х35 |
||
|
4. |
Расход хладоносителя внешний контур (бак-технологическое оборудование) |
м3/ч |
60 |
||
|
5. |
Начальная температура воды на входе в буферный бак |
°С |
+8…+10 |
||
|
6. |
Конечная температура хладоносителя |
°С |
+1,5…+3 |
||
|
7. |
Температура кипения хладагента |
°С |
-3…-3,5 |
||
|
8. |
Температура конденсации хладагента в пределах |
°С |
От +40…до +45 |
||
|
9. |
Температура окружающей среды летняя не выше |
°С |
+32 |
||
|
10. |
Холодопроизводительность |
кВт |
2х180=360 |
||
|
Холодильная машина |
|||||
|
11. |
Общая потребляемая электрическая мощность установки охлаждения жидкости на режиме (To=-3,5°С Tкд=42°C) |
кВт |
88,1 |
2х64 |
Компр. |
|
2х4,0 |
Насос внутр. |
||||
|
7,5 |
Насос внеш. |
||||
|
2х4,3 |
Вент. Конд. |
||||
|
12. |
Рекомендуемое сечение силового кабеля (медный) для одного агрегата |
|
4 x 50 мм |
||
|
Рекомендуемый вводной трехфазный автомат для одного агрегата |
|
150 А |
|||
|
13. |
Холодопроизводительность (To=-3,5°С Tкд=42°C) |
кВт |
180 |
|
|
14. |
Максимальная потребляемая мощность компрессора |
кВт |
88 |
|
|
15. |
Род тока |
Переменный трехфазный |
||
|
16. |
Линейное напряжение в силовой цепи |
В |
380 |
|
|
17. |
Частота |
Гц |
50 |
|
|
18. |
Масло синтетическое для фреона R507а, R404, R134а |
|
BSE 170 |
|
|
19. |
Масса агрегата вместе с заправкой хладагента (брутто) |
кг |
~1150 |
|
|
20. |
Габаритные размеры |
мм |
1800х1100х1400h |
|
|
21. |
Объем линейного ресивера |
литров |
155 |
|
|
22. |
Диаметры подсоединительных трубопроводов: |
|
Всас.-3 1/8" Нагнетание -2 1/8" Слив с конденсатора-2 1/8" Жидк. трубопровод-2 1/8" |
|
2020г.в.
